| Место происхождения: | Шэньчжэнь, Китай |
|---|---|
| Фирменное наименование: | VEGASHINE / OEM |
| Model Number: | ITX-Z6741D-11 |
| Количество мин заказа: | 1 единицы |
| Упаковывая детали: | Картон |
| Время доставки: | 3 до 10 дня работы |
| Условия оплаты: | T/T, Western Union, MoneyGram |
| Поставка способности: | 1000 единиц в месяц |
| ЦПУ: | Поддержка процессора Intel®Tiger Lake-UP3 (1135G7/1145G7, и т.д.) | ОЗУ: | DDR4 3200 МГц, максимум 64 ГБ |
|---|---|---|---|
| Ethernet: | 1*Гигабитная локальная сеть (двойная локальная сеть для выбора) | Дисплей: | Выход LVDS1/EDP1+EDP2+HDMI+VGA |
| Com: | 6*COM | Размер: | 170 x 170 мм |
| Сила: | Электрическое питание постоянного тока 12 ~ 19 В |
Ключевые особенности
--- Поддержка процессора Intel®Tiger Lake-UP3 (1135G7/1145G7, и т.д.)
--- Поддержка двухканального SO-DIMM, DDR4 3200MHz, Max64GB
--- Поддержка выхода LVDS1/EDP1+EDP2+HDMI+VGA, четыре
отображается синхронно и асинхронно
--- Встроенная сетевая карта 1*Realtek RTL8111H/8111G Gigabit
(необязательно двойная сеть)
--- Поддержка 2*USB3.2 Gen2 (10Gbps), 2*USB3.2 Gen1 (5Gbps)
--- 7*USB2.0
--- 6*COM (поддерживает COM2/3 двусторонний RS485)
--- 1*M.2 M Key поддерживает адаптивный PCIEX2/SATA; 1*SATAIII(6.0
Гб/с)
--- Ключ 1*M.2 E, поддерживает расширение модуля Wifi6/Bluetooth;
--- 1*M.2 B Key, поддерживает расширение модуля 4G/5G (необязательно);
--- Слот для SIM-карты 1*
--- Электрическое питание постоянного тока 12 ~ 19 В (12 В требует адаптера 7 А или выше)

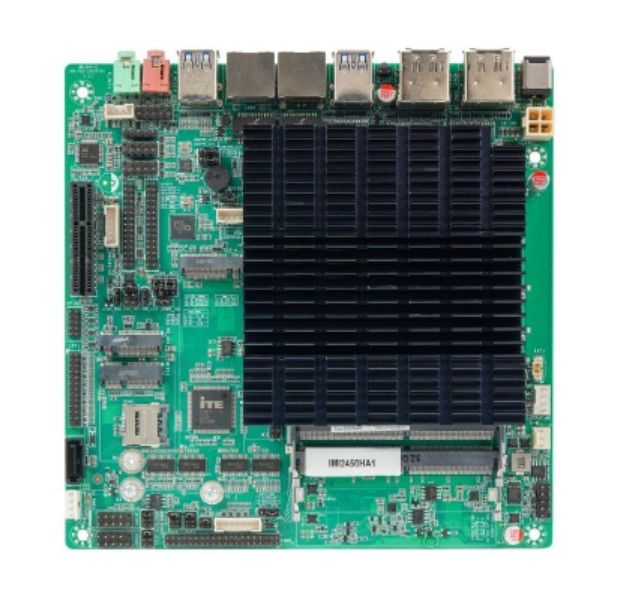

--- Размер: 170*170 мм ITX материнская плата
Спецификации
| ЦПУ |
Процессор Intel® Tiger Lake-UP3 (i3-1125G4 / i5-1135G7 / i5-1145G7 / i7-1165G7 / i7-1195G7 / i7-11390H) |
| Чипсет | Intel® SOC |
| Дисплейный чип | Intel® Iris® Xe Graphics |
| Показать выход | LVDS1/EDP1 + EDP2 + HDMI + VGA |
| Мультидисплей | Поддерживает асинхронное отображение на четырех экранах |
| Порты USB | 2 × USB 3.2 Gen2 (10 Гбит/с) 2 × USB 3.2 Gen1 (5 Гбит/с) 7 × USB 2.0 |
| Память | 2 × слоты SO-DIMM, DDR4 3200MHz, поддерживает до 32 ГБ |
| Влияние звука | Бортовый контроллер для расшифровки звука ALC897 Независимый усилитель мощности NS4251 (3W @ 4Ω MAX) |
| Сетевая карта | Встроенный 1 × Realtek RTL8111H/8111G Гигабитный Ethernet (двойная сеть необязательна) |
| Хранение | 2 × M.2 M Ключ, поддерживает адаптивную систему PCIe x2/SATA 1 × SATA III (6,0 Гбит/с) |
| Слот для расширения | 1 × M.2 E Key, поддерживает расширение Wi-Fi 6/Bluetooth модуля 1 × M.2 B Key, поддерживает расширение модуля 4G/5G 1 × слот для SIM-карты |
| COM порты | Управляющий IT8786E-I |

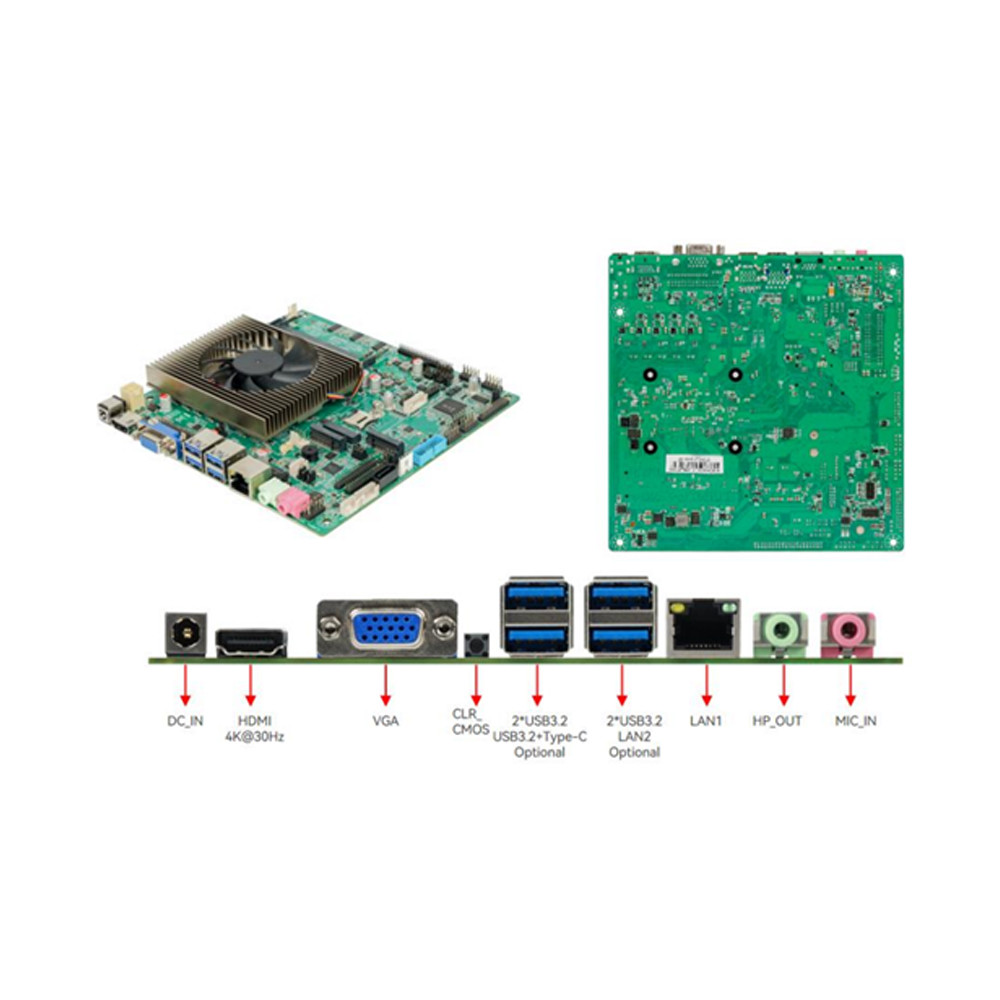

| Задний интерфейс ввода/вывода | 1* DC_IN |
| 1*HDMI | |
| 1* VGA | |
| Кнопка 1*CLR_CMOS | |
| 2*USB3.2 Gen2 ((10Gbps) | |
| 2*USB3.2 Gen2 (от 1Lan/Type C необязательно) | |
| 1*LAN1 | |
| 1*F_OUT | |
| 1*F_MIC | |
|
Внутренние вводы и выводы соединитель |
1*F_AUDIO пин,1*Пин динамика |
| 1*Пин INVERT | |
| 2*ЭДП-прицепы (1)Пин LVDS | |
| 1*Пин BKCL | |
| 1*Пин SATA,1* SATA_PWR пин | |
| 1*F_USB1 (расширяемый 2*USB3.2 Gen1) | |
| 3*F_USB2.0 (можно расширить до 5* USB2.0) | |
| 1* Пин ЛПТ | |
| 1*JPS2 пин | |
| 1*приставка GPIO | |
| 1* Пин TPM | |
| 1*F_PANEL пин | |
| Пины 6*COM | |
| 1Пин CFAN,1Пин SFAN | |
| 1Пин JHDMI,1Пин JVGA | |
| 1*ATX_IN разъем | |
| BIOS | AMI BIOS |
| Силовое питание | Входная мощность DC 4PIN ATX 12 ~ 19V |

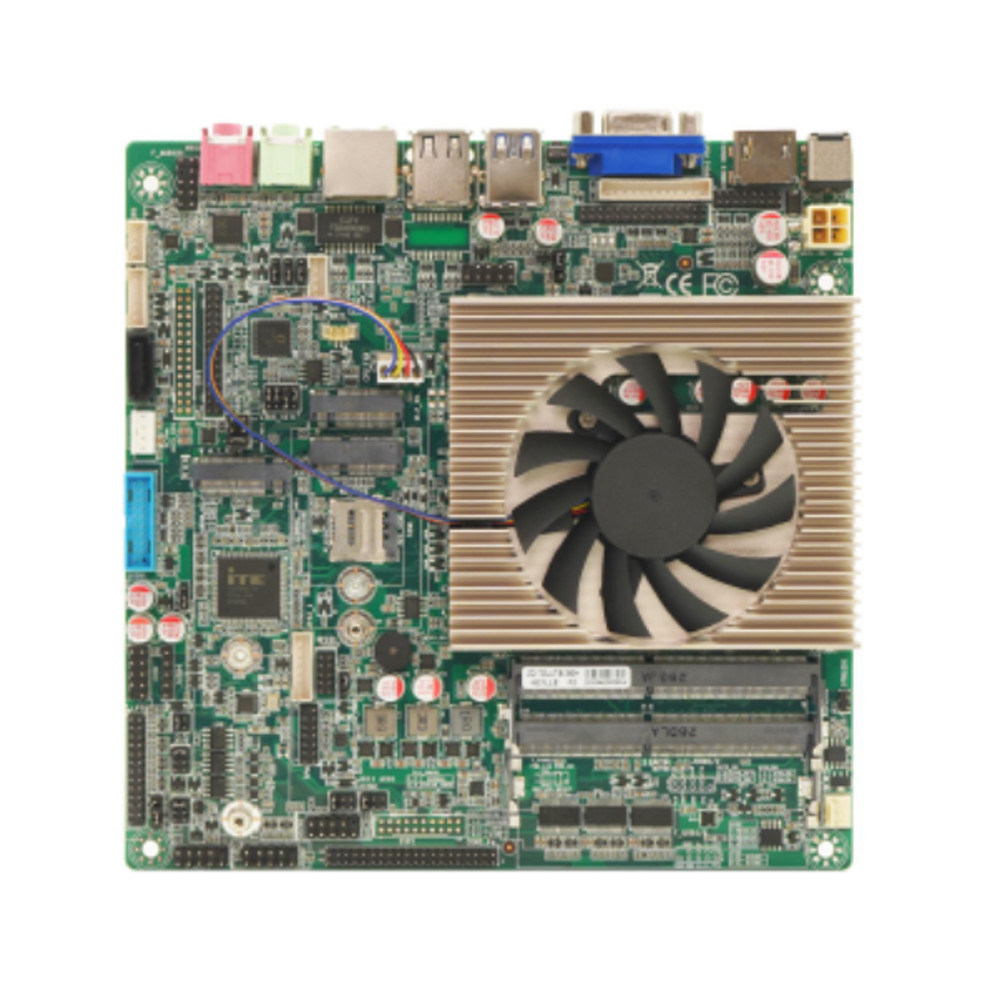

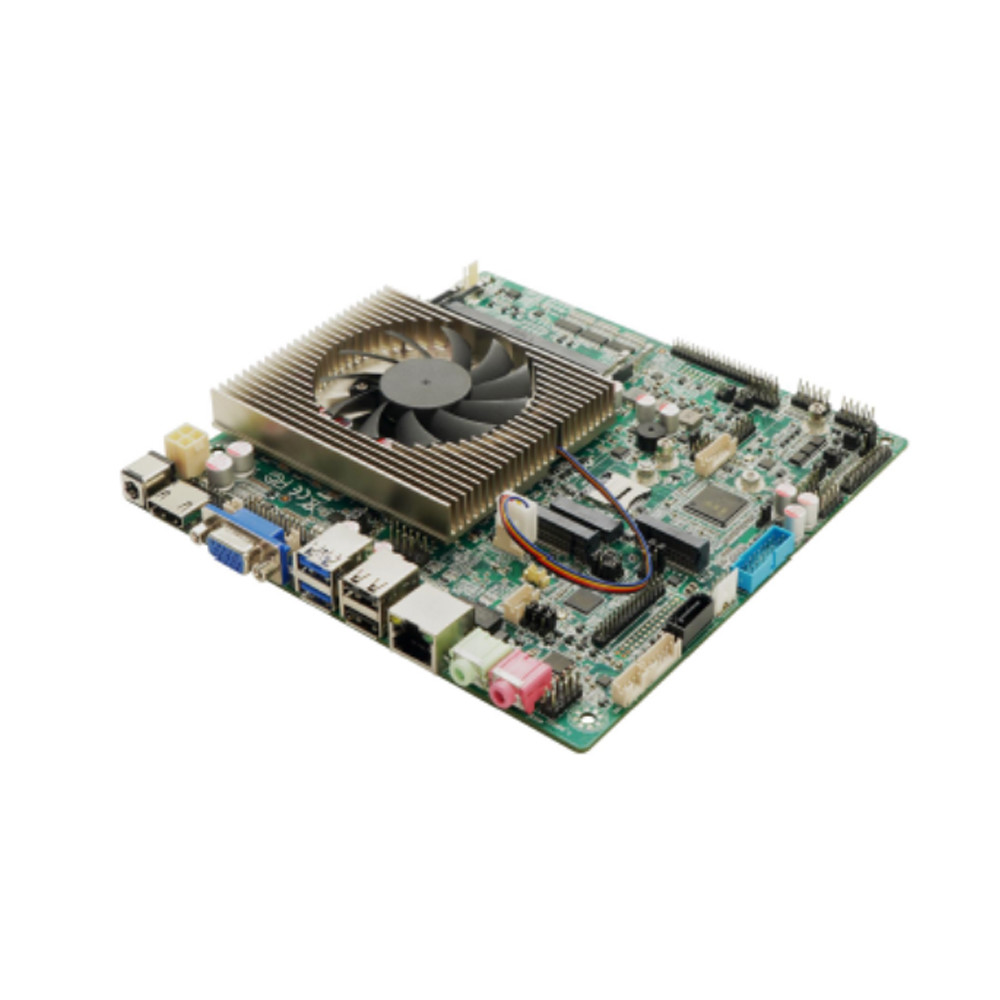

| Система охлаждения | Включает новый радиатор процессора |
| Рабочая среда | Температура: -15 ~ 60°C; 0% ~ 95% влажность, неконденсирующаяся |

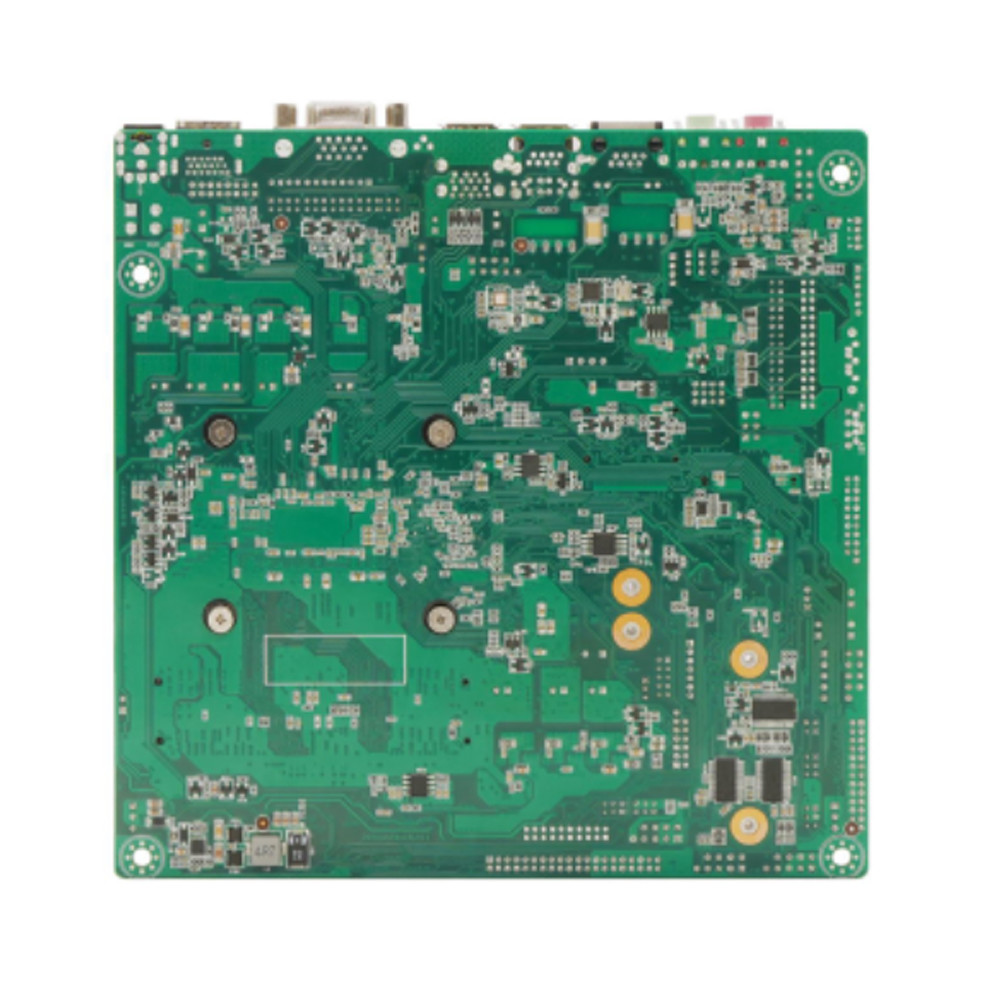

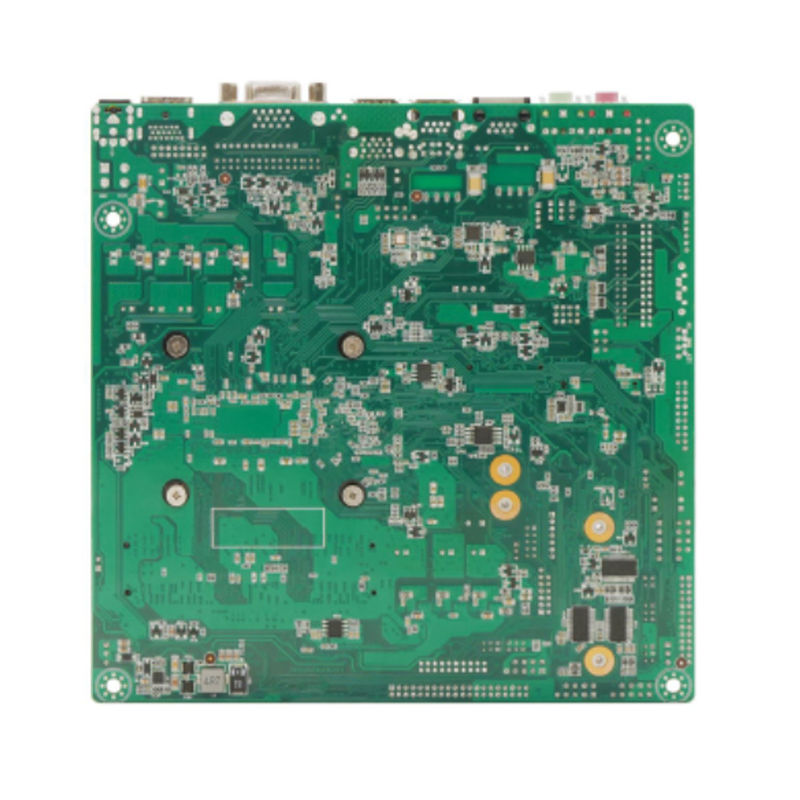

| Размер | 170*170 мм ITX материнская плата |
Модель поддерживающих процессоров:
ITX-Z6741D-11-I3 (i3-1125G4 6*COM,1*LVDS,1*EDP PIN,1*LAN)
ITX-Z6741D-11-I5 (i5-1135G7 6*COM,1*LVDS,1*EDP PIN,1*LAN)
ITX-Z6741D-11-I5 (i5-1145G7 6*COM,1*LVDS,1*EDP PIN,1*LAN)
ITX-Z6741D-11-I7 (i7-1165G7 6*COM,1*LVDS,1*EDP PIN,1*LAN)
ITX-Z6741D-11-I7 (i7-1195G7 6*COM,1*LVDS,1*EDP PIN,1*LAN)
ITX-Z6741D-11-I7 (i7-11390H, 6*COM,1*LVDS,1*EDP PIN,1*LAN)
